流体解析例題 No.8
燃焼シミュレーション解析
解析内容分類
定常 2次元 円筒座標 オブジェクト個数=少 燃焼問題 |
![]() |
解析目的
筒型燃焼器におけるメタンガスの乱流予混合燃焼をシミュレートする。
解析条件

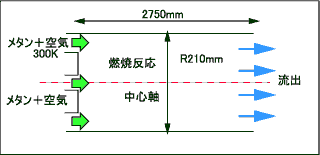

構造材質 | 燃焼器形状 | 半径21[cm]×厚さ275[cm]の円筒 |
---|---|---|
流入ガス組成 | メタン(CH4)・空気 | |
流入ガス速度 | 内側27.2[m/s]、外側6.4[m/s] | |
流入ガス温度 | 300[K] | |
系圧力 | 1[bar] | |
燃焼反応式 | 2CH4+02
--> 2CO+4H2 2CO+O2 --> 2CO2 2H2+02 --> 2H2O2 |
|
境界条件 | 流入部:同心円状に2個所からCH4と空気を流入 | |
流出部:圧力を1[bar]に規定 | ||
温度:300[K]に固定 | ||
容器壁面:断熱 | ||
燃料:酸素供給量 | 1Kg : 3.983Kg(化学量論比) |
解析結果
- 流速ベクトル図、各ガス成分の質量分布コンター図、温度コンター図
解析内容分類
計算の種類 | 解析次元 | 座標系 | オブジェクト | ||||
---|---|---|---|---|---|---|---|
![]() |
定常 | ![]() |
2次元計算 | ![]() |
直交or円筒座標 | ![]() |
少 |
![]() | 非定常 | ![]() | 3次元計算 | ![]() | 一般化座標 | ![]() | 多 |
問題の種類 | |||||||
![]() | 基本流れ解析 | ![]() | 混流相 | ![]() | 粒子挙動 | ||
![]() | 流れのみ | ![]() | 自由表面 | ||||
![]() | 温度 | ![]() | 化学反応 | ||||
![]() | 濃度 | ![]() |
燃焼 | ||||
![]() | 圧縮性 | ![]() | 移動格子 | ||||
![]() | 輻射 | ![]() | 流体構造連成 |
項目 | 内容 |
---|---|
解析内容策定 | 計算方式の選定・・・部材の配置と入力条件の策定 |
モデル作成 | 形状入力・・・メッシュ作成:入力設定 |
計算実行 | 計算機稼働・・・計算状況監視 |
出力結果整理 | 図化出力、・・・報告書作成 |
図をクリックすると拡大します。
