流体解析例題 No.5

工場内の空調シミュレーション解析

解析内容分類

定常
3次元
直交座標
オブジェクト個数=多
基本流れ解析

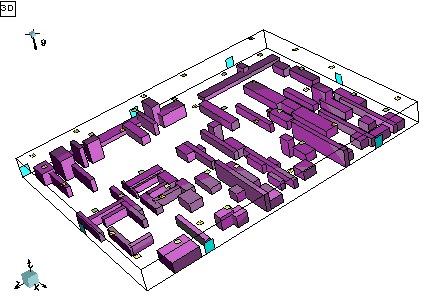

  工場内の空調シミュレーション解析

解析目的

工場内の空調設備のシミュレーション

解析条件

構造材質 工場の大きさ 130[m]×100[m]×10[m]

解析結果

  • 温度分布、速度分布、流線

解析内容分類

計算の種類 解析次元 座標系 オブジェクト
○ 定常 - 2次元計算 ○ 直交or円筒座標 -
- 非定常 ○ 3次元計算 - 一般化座標 ○
問題の種類
○ 基本流れ解析 - 混流相 - 粒子挙動
- 流れのみ - 自由表面
○ 温度 - 化学反応
- 濃度 - 燃焼
- 圧縮性 - 移動格子
○ 輻射 - 流体構造連成

項目 内容
解析内容策定 計算方式の選定・・・部材の配置と入力条件の策定
モデル作成 形状入力・・・メッシュ作成:入力設定
計算実行 計算機稼働・・・計算状況監視、変形後メッシュ形状予備試験
出力結果整理 図化出力、・・・報告書作成
