サンプル&事例紹介ANSYS AUTODYN:衝撃解析ソフトウェア

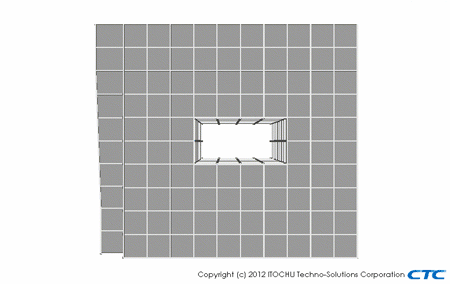

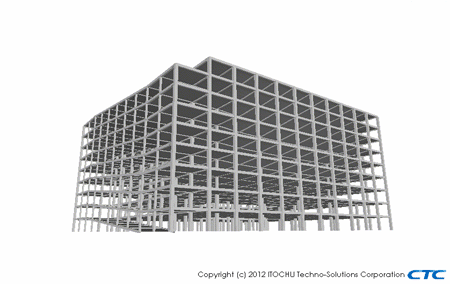

巨大構造物の崩落解析

巨大な構造物を爆破解体する際、安全性の観点から進行性崩壊の挙動を事前に把握しておくことが重要である。ここでは、鉄筋コンクリート造の立体駐車場が爆破解体によって崩落する際の挙動をAUTODYNにより解析した。

シミュレーション条件

  • 立体駐車場
    • 3次元体系
    • 床:Shellソルバー,柱・梁:Beamソルバー
    • 鉄筋コンクリート造
    • 幅W = 奥行L = 50m, 高さH = 30m
    • 初期条件として一部の支柱が爆破により破損した状態を設定
    • 重力による効果を考慮
  • 地面は剛境界面とした

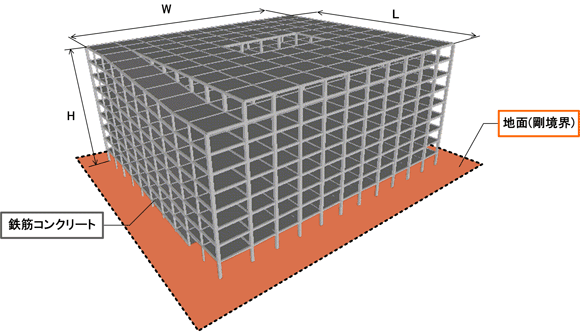

巨大構造物の崩落解析 解析モデル
