サンプル&事例紹介 ANSYS AUTODYN:衝撃解析ソフトウェア

タンク内の水素爆発による配管伝播解析(3次元)

本解析では、AUTODYNを用いてタンク内の水素爆発による配管内の爆轟波伝播状況を予測した。

解析条件

  • 3次元 1/2体系
  • 水素-空気混合ガスおよび空気
    • Euler(Multi-Material)ソルバー
    • タンク内に水素-空気混合ガス、配管内に1気圧の空気
    • 水素-空気混合ガスは化学量論比で一様に混合された状態とし、タンク端部から着火して、爆轟波がタンク内部を伝播する状況を想定
    • 爆轟特性はAISTJANで算出
  • タンクおよび配管
    • タンクおよび配管:Shellソルバー(剛壁、空間に固定)
  • 圧力時刻歴の出力
    • 図中の番号位置で圧力時刻歴を出力(3は閉端、4の上方は開放端)

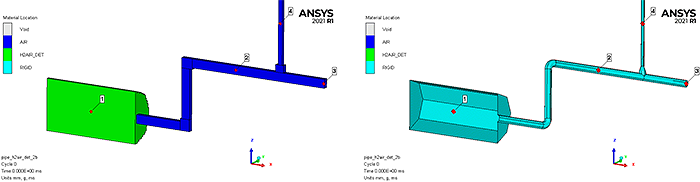

解析モデルの概要図(タンクおよび配管の中央断面)(左:Euler領域、右:タンクおよび配管)

解析モデルの概要図(タンクおよび配管の中央断面)
(左:Euler領域、右:タンクおよび配管)

解析結果

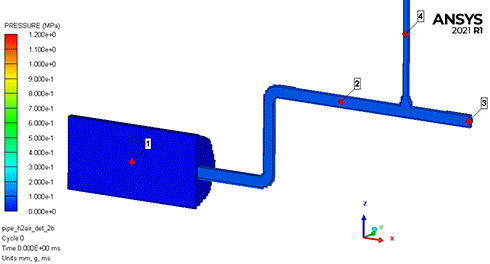

タンクおよび配管内の圧力コンター図(タンクおよび配管の中央断面)

タンクおよび配管内の圧力コンター図(タンクおよび配管の中央断面)

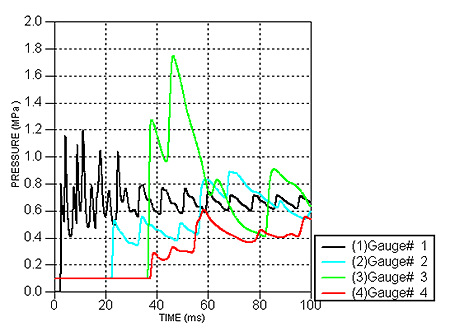

タンクおよび配管内の各出力点(図中の番号)における圧力時刻歴

タンクおよび配管内の各出力点(図中の番号)における圧力時刻歴
