爆風を受ける鉄筋コンクリート構造物の解析(3次元)
爆風を受ける鉄筋コンクリート構造物の挙動をAUTODYNにより解析しました。爆風による圧力伝播、鉄筋コンクリートの破壊状態、鉄筋の塑性変形状態が確認できます。

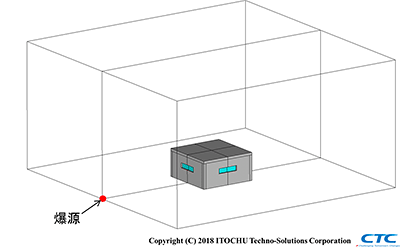

解析モデルの概要図
解析結果

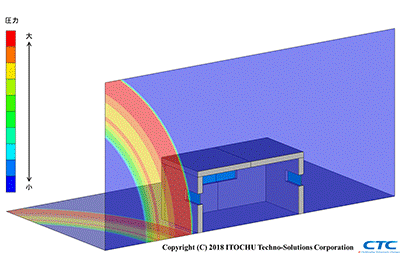

爆風の圧力コンター図(鉄筋コンクリート構造物の中央断面)

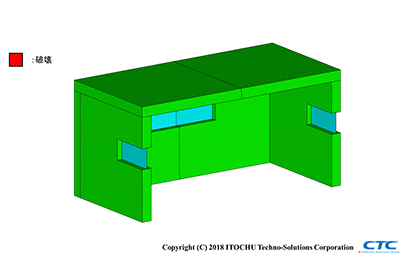

鉄筋コンクリート構造物の破壊状態(鉄筋コンクリート構造物の中央断面)

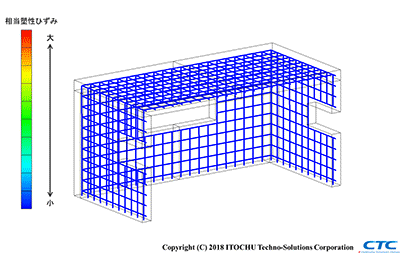

鉄筋の相当塑性ひずみコンター図(鉄筋コンクリート構造物の中央断面)
