鋼管の破片化現象（3次元）

爆薬を内包した鋼管の破片化現象をAUTODYNにより解析しました。材料欠陥をランダムに配置することにより、破片化を数値模擬することが可能となります。

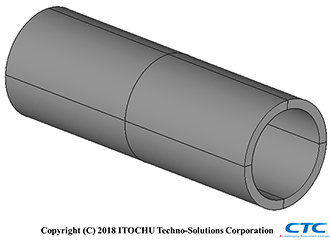

鋼管の初期形状 鋼管の初期形状

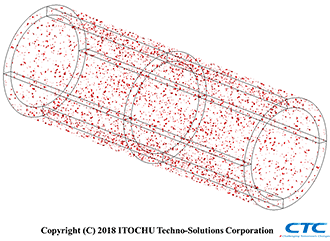

材料欠陥の配置（ランダム） 材料欠陥の配置（ランダム）

解析結果

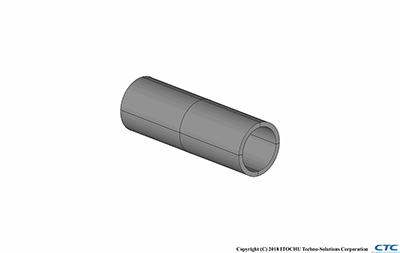

鋼管の変形・破壊図 鋼管の変形・破壊図

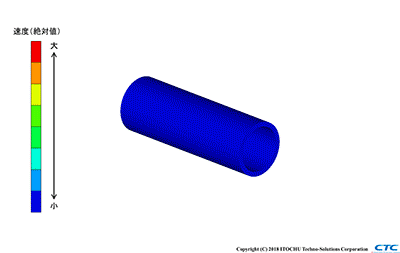

速度（絶対値）コンター図 速度（絶対値）コンター図
