車両用超音波センサ2
自動車センサへの適用例

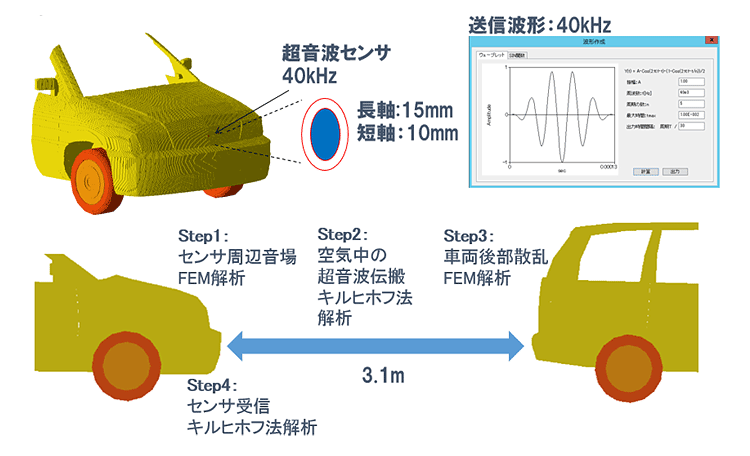

解析モデル概要

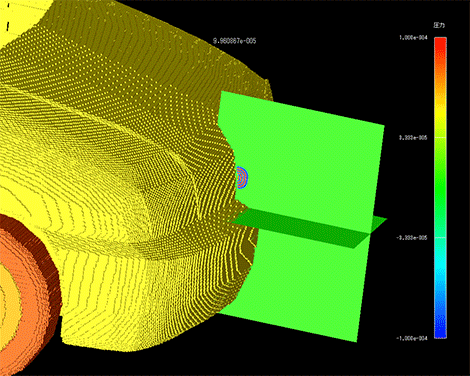

Step1：センサ周辺音場のFEM解析
解析領域
X：－200mm～200mm
Y：1900mm～2500mm
Z：200mm～1000mm
要素サイズ：1mm
全要素数：約1億9200万
全ステップ：983（0～2m秒）

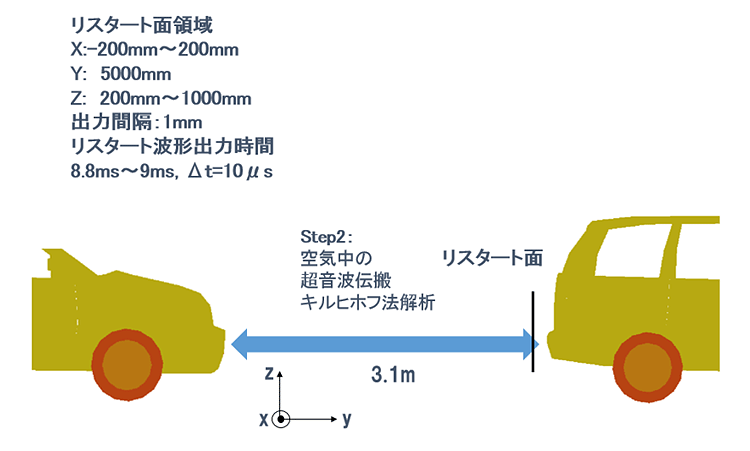

Step2：空気中の超音波伝搬のキルヒホフ法解析

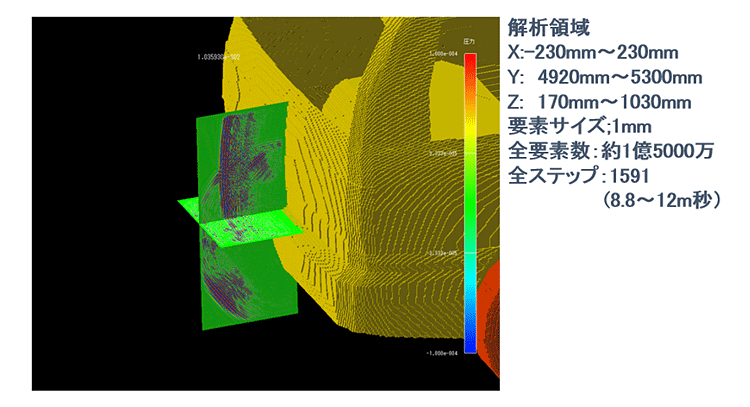

Step3：車両後部からの散乱のFEM解析

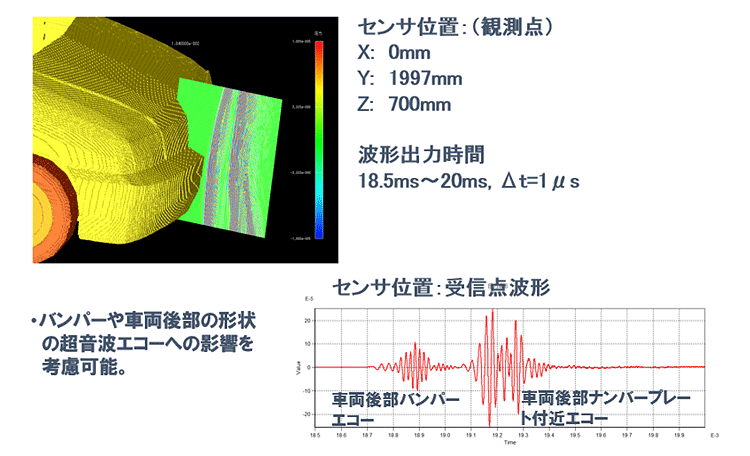

Step4：車両背面からセンサへのエコー
