サンプル＆事例紹介ComWAVE：超音波解析ソフトウェア

車室内防犯センサ

２次元車室内超音波伝搬解析

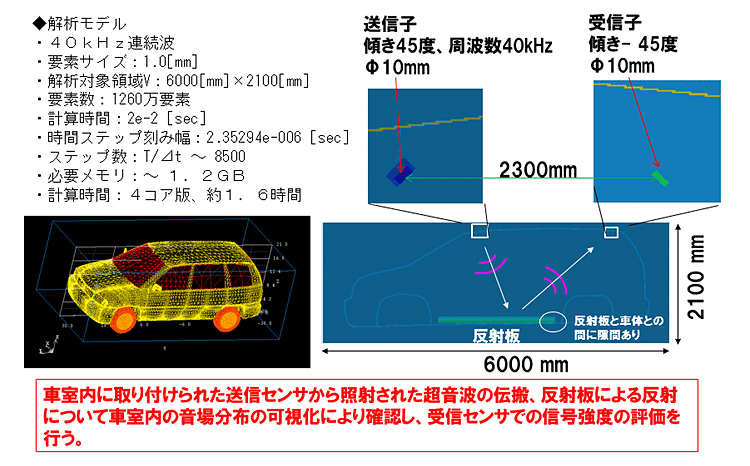

２次元車室内超音波伝搬解析：解析モデル

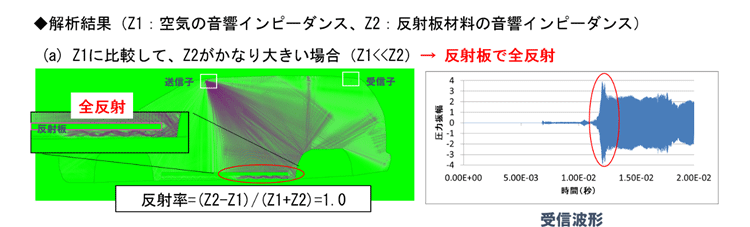

（a）Z1に比較して、Z2がかなり大きい場合（Z1<<Z2）→反射板で全反射 アニメーションを見る

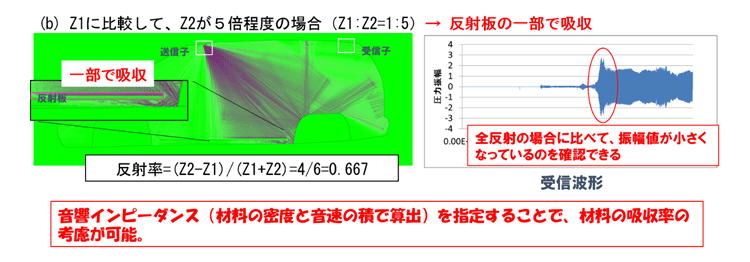

（b）Z1に比較して、Z2が5倍程度の場合（Z1：Z2＝1：5）→反射板の一部で吸収 アニメーションを見る

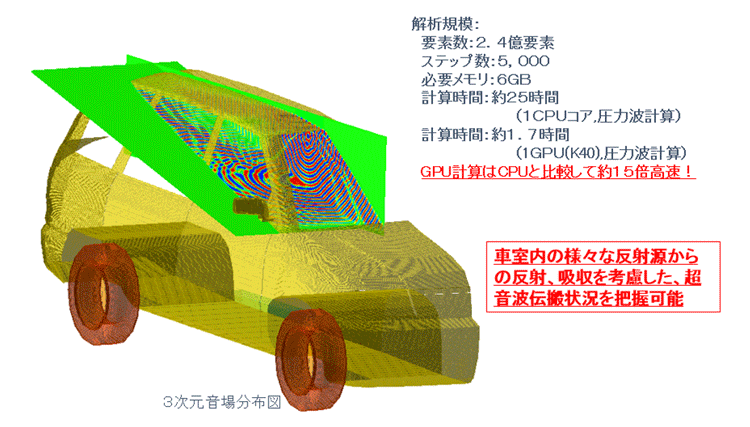

３次元車室内超音波伝搬解析

３次元音場分布図
