動力エネルギーシンポジウム：空中超音波を用いた非接触での配管内流量計測法に関する研究
東京工業大学 塚田圭祐様、都築宣嘉様、木倉宏成様 ご提供

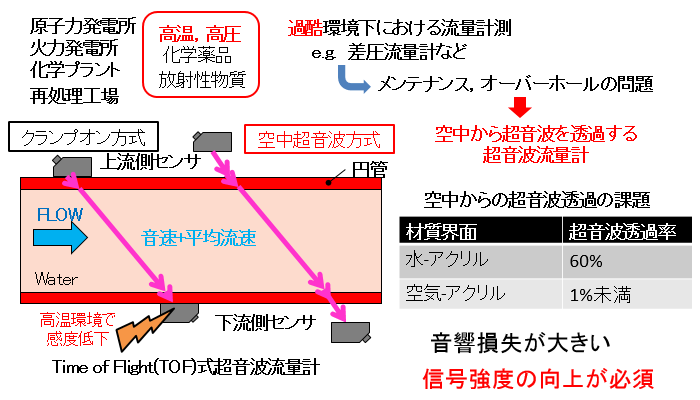

背景

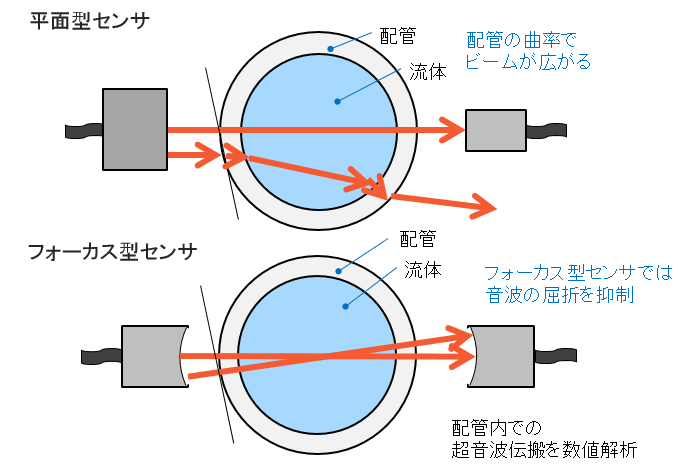

信号強度の向上：センサ断面積の向上

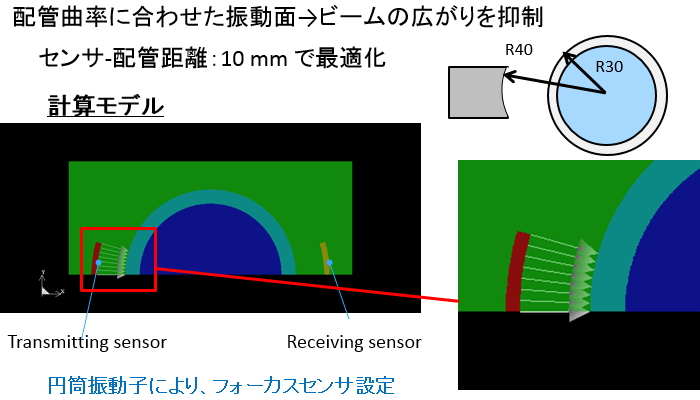

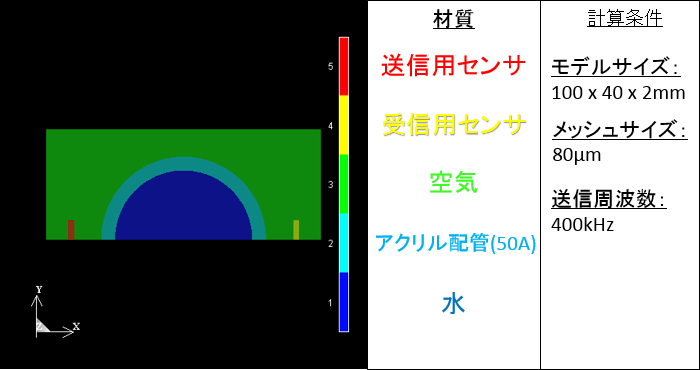

センサ超音波伝搬解析数値計算モデル
センサ超音波伝搬解析条件

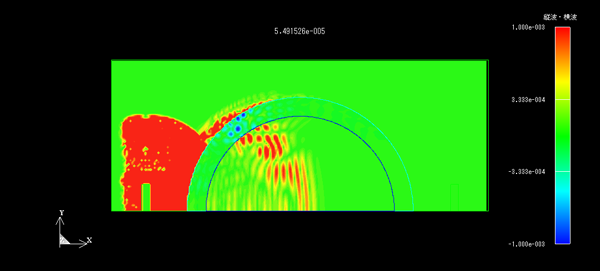

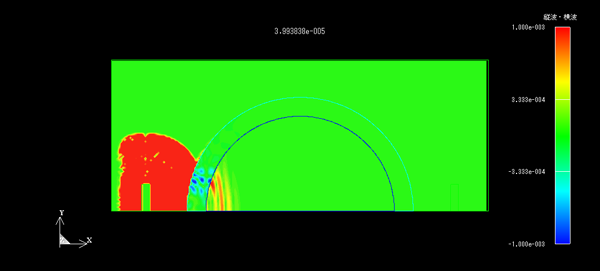

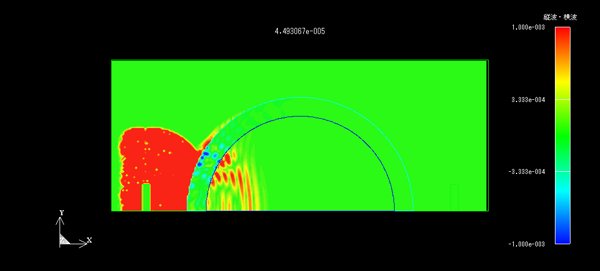

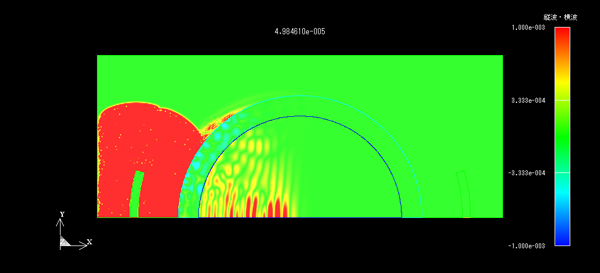

平面型センサでの超音波伝搬解析
40μs
45μs

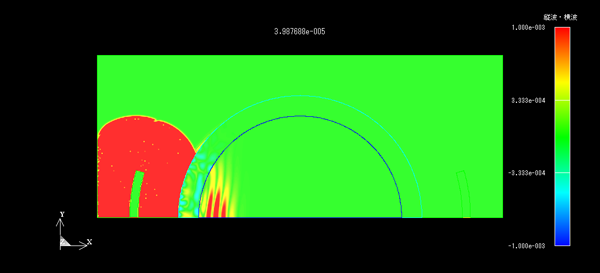

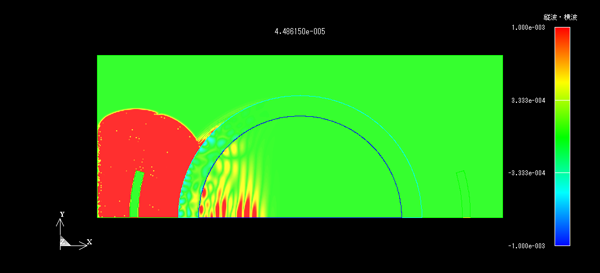

50μsフォーカス型センサでの超音波伝搬解析
40μs
45μs
50μs- 配管内でのビームの広がりが、少ない
- 配管を伝搬する横波の強度が低下する

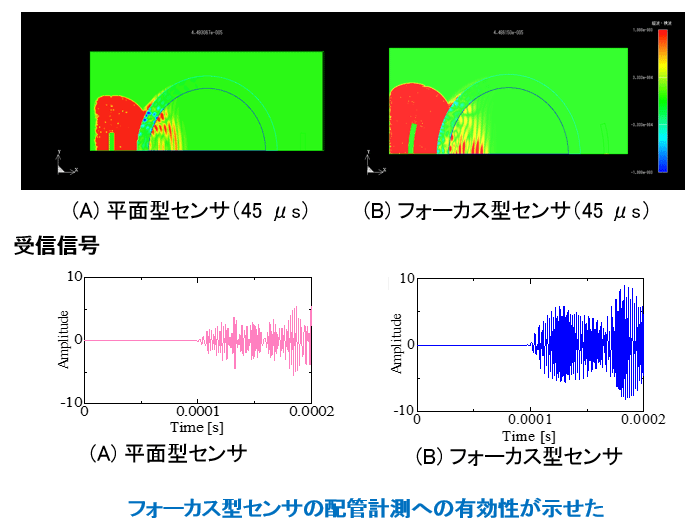

超音波伝搬解析結果
まとめ
- 配管内での空中超音波の伝搬を数値解析し，平面型センサでは，配管内で超音波ビームが広がることを確認した．
- フォーカス型センサにより，配管内でのビームの広がりを抑えることができることを数値計算により示した．
