サンプル＆事例紹介ComWAVE：超音波解析ソフトウェア

板波伝搬解析モデル

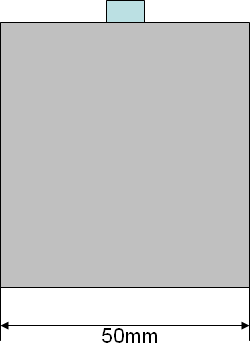

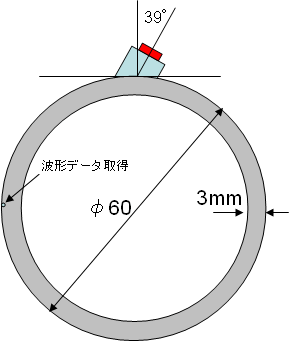

板波伝搬解析モデル(３次元)

配管:
外径60mm
板厚 3mm
探触子:
楔内距離4mm
振動子 5mm×5mm
  板波伝搬解析モデル

要素数
9.5億要素（2.5MHzまで精度を保つ）
(833×1125×1016)
  板波伝搬解析モデル

楔（ポリスチレン） 　
縦波2400m/s 　
横波1000m/s 　
密度1.1g/cm3
配管（鋼） 　
縦波5900m/s 　
横波3200m/s 　
密度7.8g/cm3

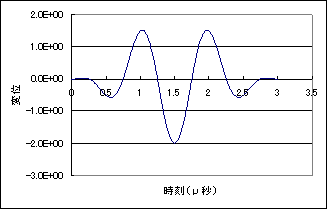

  板波伝搬解析モデル 振動子の強制変位波形
入力中心周波数：1MHz

板波伝搬解析モデル

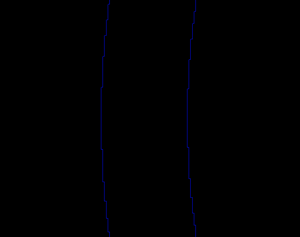

アニメーションを見る

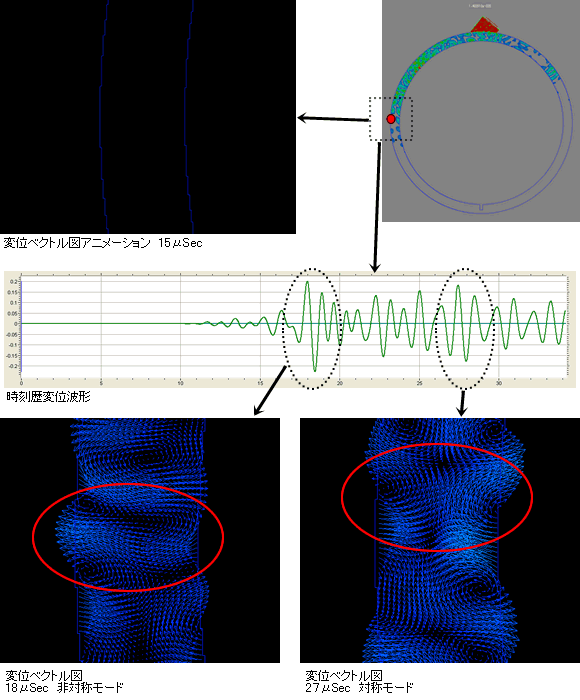

板波伝搬解析モデル(2次元断面図)

板波伝搬解析モデル


板波伝搬解析モデル
アニメーションを見る
