FAQ

09_PC-LCC

外部数量データ設定の使用方法

CTC製設計ソフトの数量計算結果を取得して、積算を行う方法

外部数量データ設定はCTC製の設計計算ソフトの数量計算結果を取り込んで積算を行う機能です。

下記の手順で行います。



【手順】

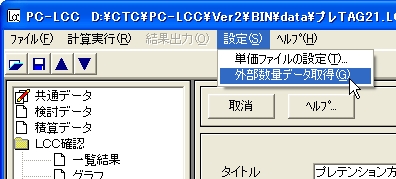

1.メニューバーの『設定』→『外部数量データ取得』をクリックします。

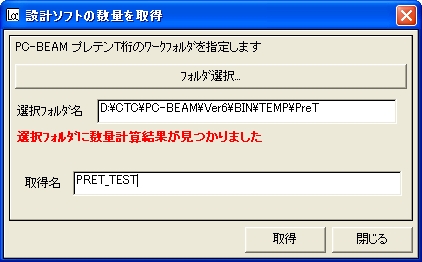

2.『フォルダ選択』ボタンをクリックし、計算を行う橋種に対応する設計ソフトのワークフォルダを指定します。




3.選択したフォルダ内に数量計算結果ファイルがあれば

  「選択フォルダに数量計算結果がみつかりました」と表示されます。

  フォルダ内に数量計算結果ファイルが無い場合は

  「選択フォルダに数量計算結果がありません」と表示されます。

4.取得名を入力して、『取得』ボタンをクリックします。

  取得名とはPC-LCC内で使用するための数量ファイルの名前です。

5.メイン画面のツリーの『積算データ』をクリックします。

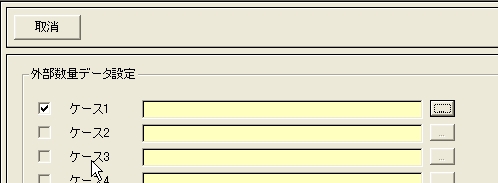

6.外部数量データ設定で外部データを使用するケースのチェックボックスにチェックを入れます。

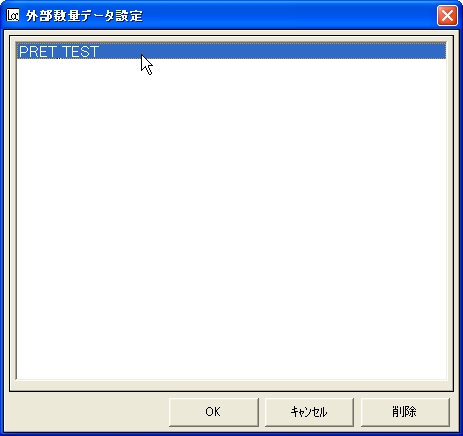

7.右側のボタンをクリックし、表示された一覧の中から取得したい数量データを選択し、OKボタンをクリックします。




チェックが入っているケースは外部結果、チェックの無いケースはPC-LCCで数量を内部計算します。
