事例紹介鉄道・道路

地盤-橋梁の動的相互作用解析

動的相互作用解析の必要性:構造物と地盤の応答が互いに影響を与える。

  • 地盤:構造物のある状態と無い状態では地盤の応答が異なる。
    (基礎の剛性、慣性力による相互作用)
  • 構造物:地盤をモデル化した状態と無視した状態では構造物の応答が異なる。
    (地盤への逸散効果による相互作用)
地盤-橋梁の動的相互作用解析

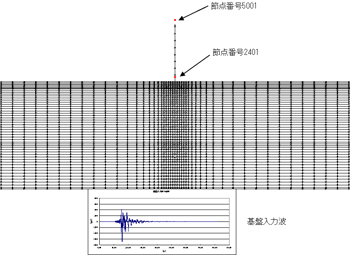

解析モデル

地盤-橋梁の動的相互作用解析拡大


解析結果例

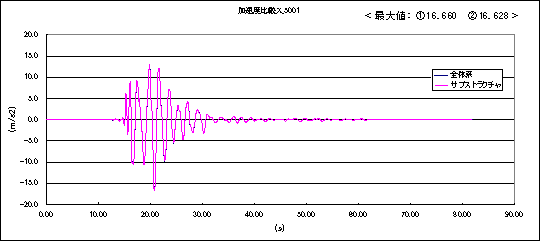

地盤-橋梁の動的相互作用解析橋脚天端(5001)水平方向加速度時刻歴波形

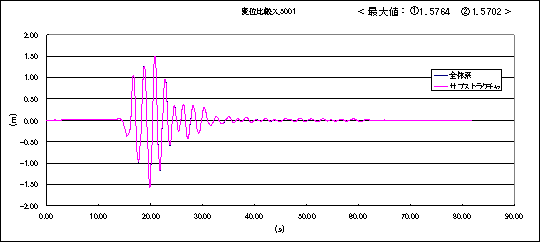

地盤-橋梁の動的相互作用解析 橋脚天端(5001)水平方向変位時刻歴
