詳細STAAD.Pro:骨組構造解析・設計支援システム

Section Wizard

Section Wizard は任意形断面の断面特性を計算するツールです。STAAD.Proのユーザテーブルにて読込可能なファイルの出力が可能です。Free SketchSection Builderなどのツールがあり、それぞれSTAADで読み込み可能なファイル形式の出力、MS-Word形式でのレポートの出力に対応しています。独立したシステムならではの高い計算能力が特徴です。

Section Wizard

Free Sketch

任意の断面形状を作図して、各種断面特性を計算するツールです。グリッドを元に断面形状を作成する他にDXFファイルによる断面形状の読み込みも可能です。STAADのユーザテーブルの角形断面・一般断面形式ファイルの出力が可能です。

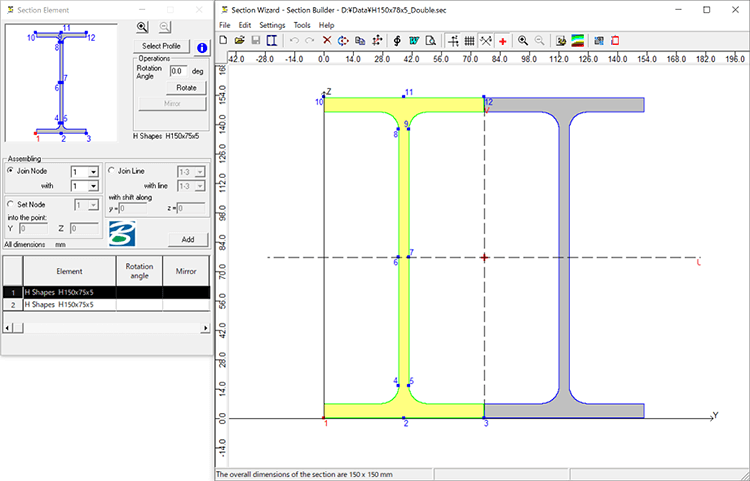

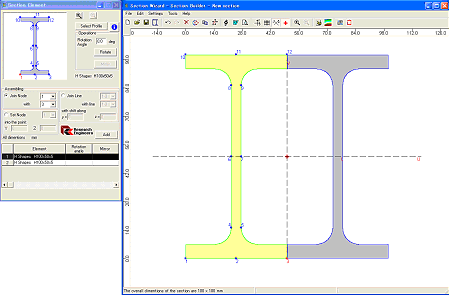

Section Builder

各種形鋼などを組合せた形状の各種断面特性を計算するツールです。米国、英国、日本、カナダ、ドイツなどの形鋼が登録されています。STAADのユーザテーブルの角形断面・一般断面の形式ファイルを出力が可能です。

Section Wizard

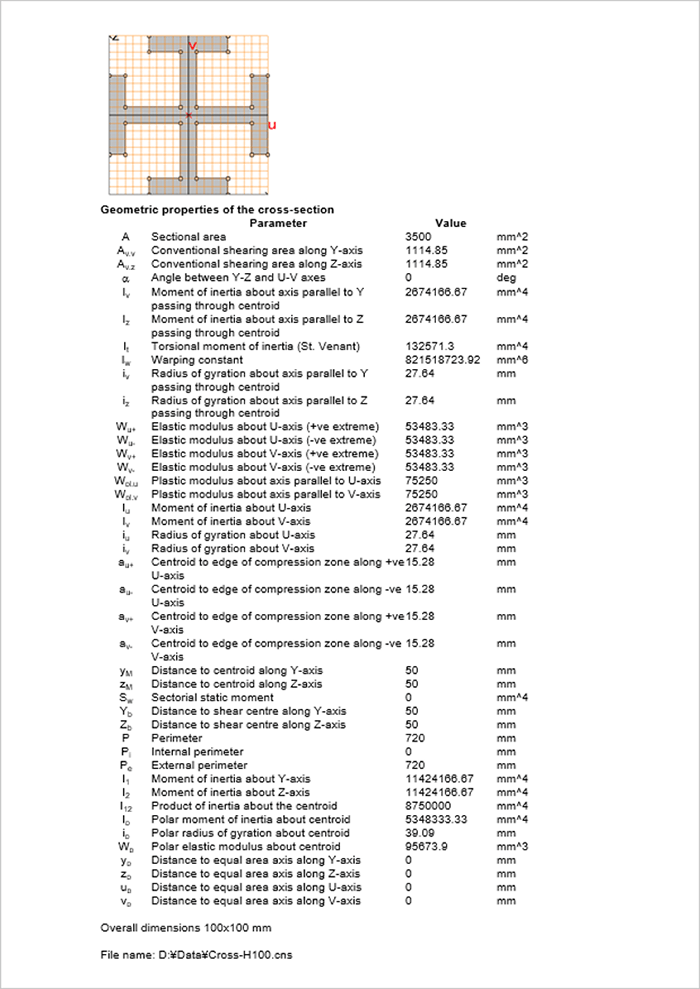

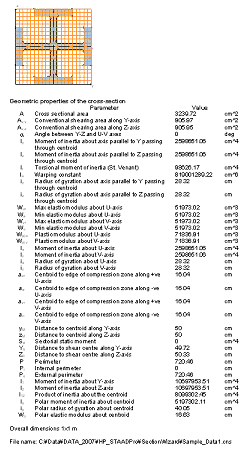

出力結果レポート

Free Sketch、Section Builderにおいて、アイコンをクリックするだけでMS-Word形式(リッチテキスト)のレポート出力が可能です。

Section Wizard

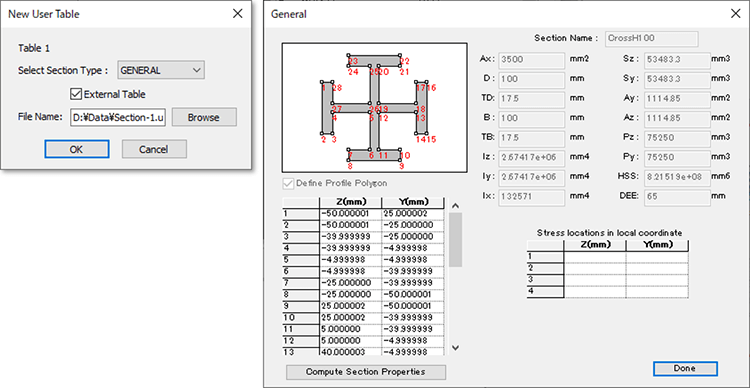

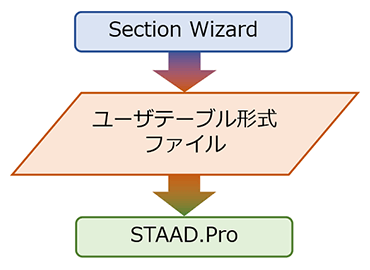

STAAD.Proとの連携方法

Free Sketch、Section Builderにおいて断面特性をエクスポートすることによりユーザ定義テーブルで読み取り可能なテキストファイルで出力されます。STAAD.Proにおいてユーザ定義テーブルの作成ダイアログの新規テーブルより「外部テーブル読込み」を選択することにより、このファイルを指定して読み込みことが可能です。

Section Wizard   Section Wizard
※ムービーを閲覧するにはAdobe FlashPlayer9 (9.0.115)以上が必要です。
