エンジンの３次元熱伝導解析（大規模モデル解析）

直接法ソルバーの適用

• マルチフロンタルソルバーによる高速処理
• 単一CPUでも大型3次元モデルの取り扱い可能

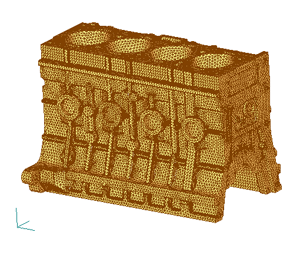

モデル情報 節点数：15万( 147、117 ) 要素数： 70万( 700、638 ) 　 要素タイプ: tetra4 計算時間 Elapsed: 53秒 (シリアル直接ソルバー) 計算マシンのスペック HP xw4600 　 Core 2 Duo 　 3.00GHz 64ビットWindows Vista

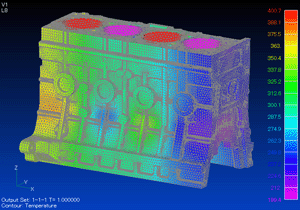

解析結果の温度分布

並列ソルバーの適用

• BDD法による高効率の並列計算
• PCクラスター等の汎用並列機で、大規模3次元モデルの実用解析

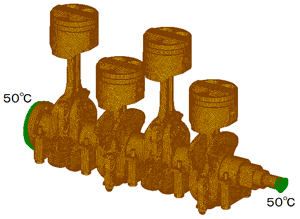

モデル情報 節点数：230万( 2、308、982 ) 要素数： 157万( 1、571、946 ) 　 要素タイプ: tetra10 計算時間 Elapsed: 4825秒(1CPU) Elapsed: 582秒(8CPUs) 計算マシンのスペック SUN Fire X4600 M2 　8CPUs (Opteron 2.6GHz) 64ビットLinux

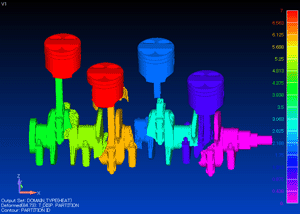

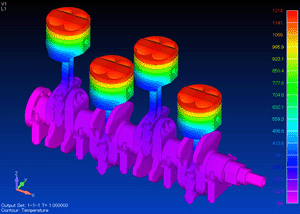

解析結果の温度分布 8領域の分割図
