複合材料の設計・製造・安全性評価のための解析について

その2　解析プログラムの注意事項

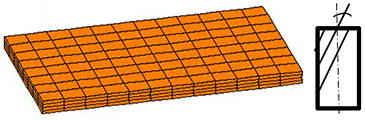

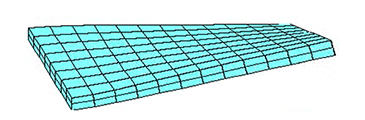

複合材料の力学的特性は異方性と非線形性を有するため、これらを考慮できない解析プログラムは、複合材料の評価解析には適用出来ないことになる。図１(1)は、一方向材料を45°と－45°に積層した板材の長手方向に負荷した場合の変形状態で、クロスエラスティシティー効果によるねじれ変形の発生が確認できる。この効果を防ぐために、鏡対象に積層した[４５°/‐４５°]sの変形解析結果を示したのが、図１(2)である。鏡対象により、ねじれ現象をキャンセル出来ていることが分かる。（[θ/‐θ]s　のSは、対象積層を表し、この場合、[θ/‐θ/‐θ/θ]　となる。）

図１　負荷における変形状態
