衝撃解析用非線形コンクリート構成則CAPROUS
CAPROUS構成則は、伊藤忠テクノソリューションズ㈱が開発したANSYS AUTODYN専用の衝撃解析用非線形コンクリート構成則です。2015年には特許（特許第5769772号）を取得しております。
機能、特長
非線形特性
一般にコンクリートは強い非線形性を持つ材料として知られていますが、CAPROUS構成則では
- 非線形圧縮過程
- ひずみ速度依存性
- ひずみ硬化／軟化過程
- スポール破壊モデル
を考慮することで、高速衝突問題をはじめとする衝撃問題においてコンクリートの変形・破壊挙動を高精度で再現することを可能にしました。
入力の簡便さ
上記のような非線形特性を考慮する際、多くの場合、膨大な数の入力パラメータをユーザー自身で調査しなければならず、これは非常に骨の折れる作業です。そこでCAPROUS構成則では、必要パラメータを最小限に抑えることで非常に簡便な入力を実現しました。対象となるコンクリートについて下記の情報さえあれば解析が可能です。
- 密度
- 静的圧縮強度
- 弾性定数(ヤング率・ポアソン比)
このように、CAPROUS構成則は高い利便性を持って、コンクリートに対する高度な衝撃解析を可能とします。
解析事例
ここでは、CAPROUS構成則による解析の事例として、RC版を対象とした柔飛翔体の衝突試験解析1), 2), 3), 4)をご紹介します。
1) RC版
■ 厚さ120mm
■ コンクリートの圧縮強度：25.5MPa
2) 柔飛翔体
■ 鋼製
■ 筒状
■ 衝突速度：100m/s，150m/s，215m/sの３条件

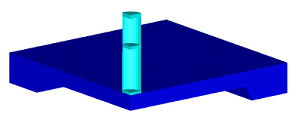

 RC版と飛翔体 |

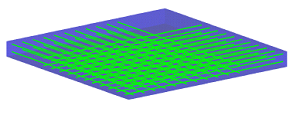

 配筋 |
図：解析モデル

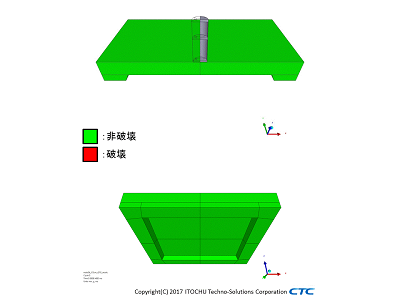

コンクリートの破壊性状(アニメーション)
下表に試験結果と解析結果をまとめます。ここで選定した３試験では、衝突速度に応じてPenetration、Scabbing、Perforationとなっていますが、CAPROUS構成則による解析では試験を再現できていることがわかります。上で述べたとおり、この事例においてCAPROUS構成則へ入力したコンクリートのパラメータは密度、静的圧縮強度、および弾性率のみであり、再現性を高めるためのパラメータ調整は一切行なっていません。
| 試験結果と解析結果 | ||
|---|---|---|
| 衝突速度 (m/s) |
試験結果 1) | 解析結果 2), 3), 4) |
| 100 | Penetration | Penetration |
| 150 | Scabbing | Scabbing |
| 215 | Perforation | Perforation |
終わりに
なお、CAPROUS構成則の適用範囲は高速衝突問題に限りません。下記ページでご紹介したコンクリート製砂防堰堤の解析にもCAPROUS構成則が適用されています。
砂防堰堤に対する巨礫の衝突シミュレーション
(http://www.engineering-eye.com/AUTODYN/case/impact/09_entei.html)
比較的衝突速度が小さい問題であっても、単純な弾塑性モデルではなく、非線形特性を考慮したコンクリート構成則が必要となります 5)。
衝撃荷重を受けるコンクリートの評価にご興味をお持ちの方はお気軽にお問い合わせ下さい。
