津波によるタンクの変形解析

構造物の健全性を評価する際には、津波などの自然災害を想定しておくことが重要となる。ここでは、津波を模擬した水塊の衝突によるタンクの変形挙動をAUTODYNにより解析した。なお、解析は3次元体系で行った。

シミュレーション条件

  • 水塊
    • 3次元体系
    • SPHソルバー
    • 高さH=3mの水塊が秒速約5mで押し寄せる状況を想定
    • 重力による効果を考慮
  • タンク
    • 3次元体系
    • Shellソルバー
    • 同じ形状のタンクを9基設置
    • タンク寸法:高さh=2000mm、直径d=1000mm
    • 各タンク、ランダムに高さ0.5m、1.0m、1.5mの水を封入
  • 地面は剛境界面とした

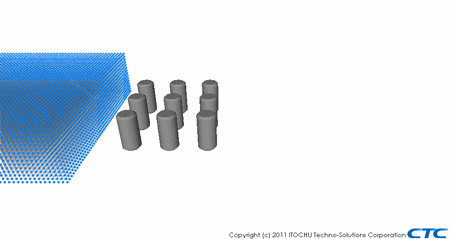

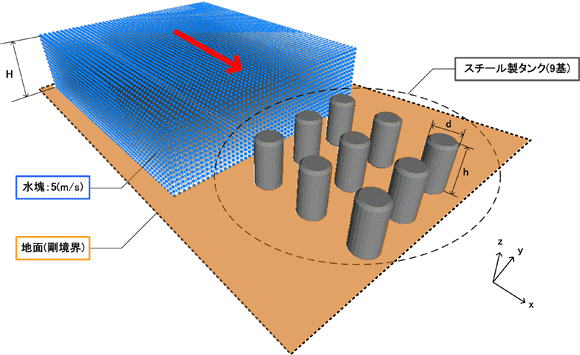

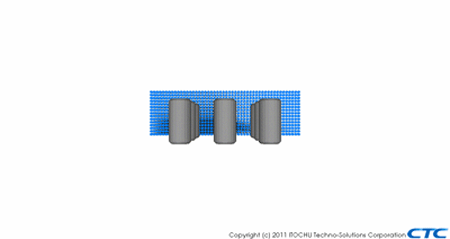

津波によるタンクの変形解析 解析モデル

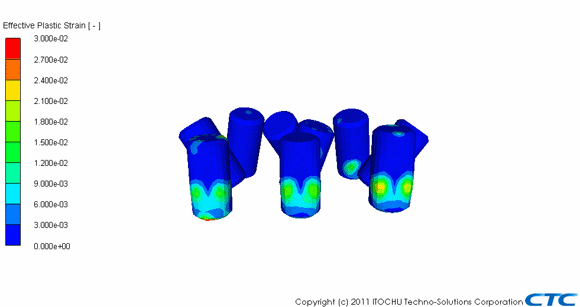

津波によるタンクの変形解析 最終時刻における相当塑性ひずみコンター図
(タンクのみ表示、x軸負方向側の視点)
